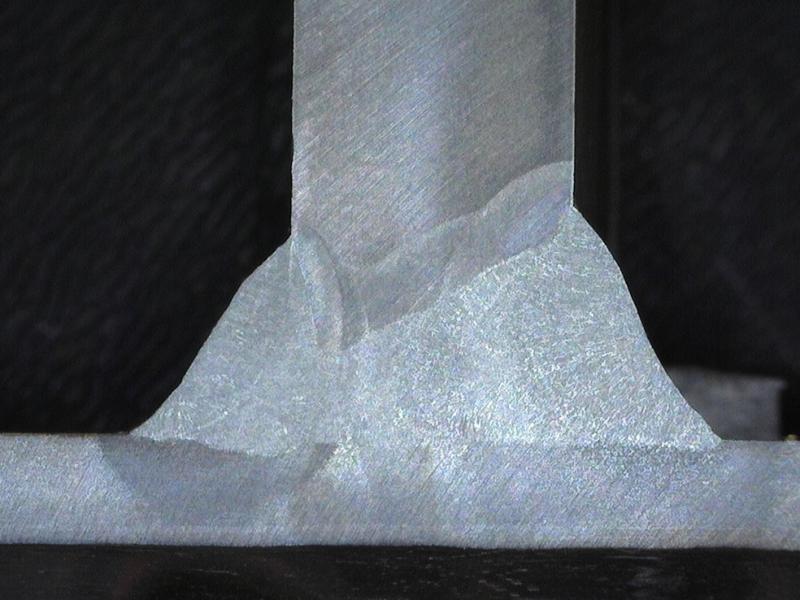

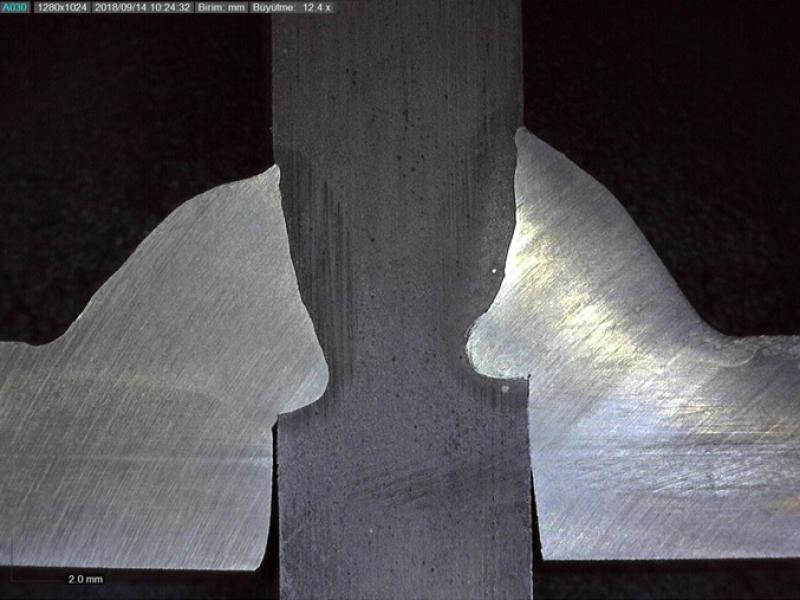

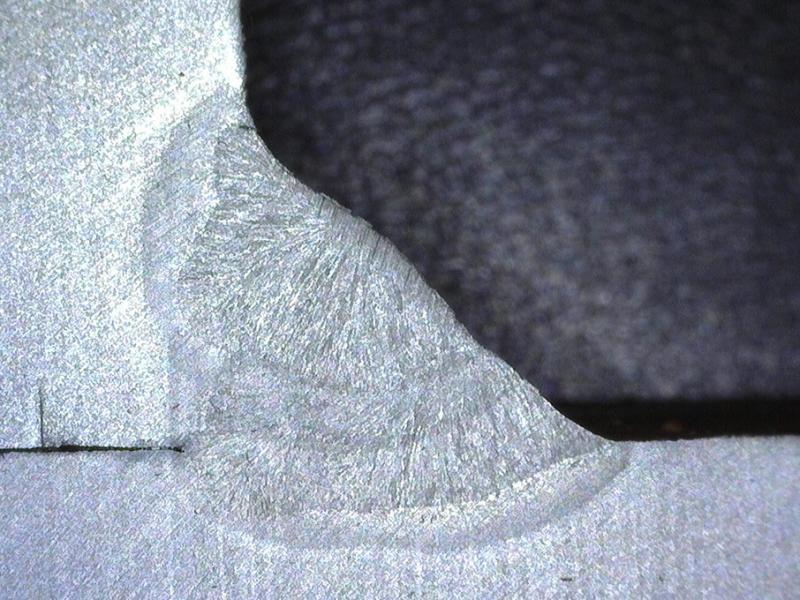

Makroskobik inceleme, numune kesitinin zımparalanıp uygun bir dağlayıcı ile dağlandıktan sonra çıplak gözle veya düşük büyütmede (genellikle 50x’e kadar) incelenmesidir. Bu yöntemle kaynak bölgesinin genel yapısı, kaynak pasoları, ısıdan etkilenen bölge (ITAB) sınırları ve iç süreksizlikler görünür hale getirilir.
Makroskobik inceleme, kaynak prosedür ve kaynakçı nitelendirme testlerinin önemli bir parçasıdır. Özellikle köşe kaynaklarında, kaynak kalitesinin ve geometrisinin doğrulanmasında temel yöntemdir.
MEKATEST laboratuvarında makroskobik incelemeler, TÜRKAK tarafından TS EN ISO/IEC 17025 kapsamında akredite edilmiş yöntemlerle, stereo zoom mikroskop kullanılarak gerçekleştirilmektedir.
İnceleme Kapsamı
- Nüfuziyet derinliği ve ergime durumu

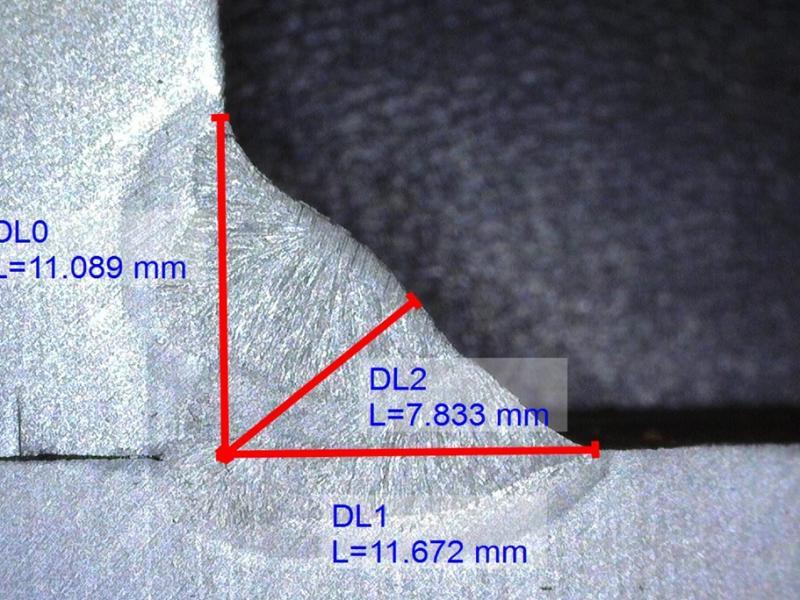

- Köşe kaynaklarında boğaz kalınlığı (a) ve bacak boyu (z) ölçümü
- Kaynak dikiş profili, taşma, yanma oluğu ve aşırı kep
- Gözenek, cüruf kalıntısı, çatlak ve ergime yetersizliği gibi iç süreksizlikler
- Paso dizilimi ve ITAB genişliği
- Kenar kayıklığı (yanlış hizalama) ve açısal çarpılma
Uygulanan Standartlar
- TS EN ISO 17639 – Metalik malzemelerde kaynak dikişleri için tahribatlı deneyler, makroskobik ve mikroskobik muayene
- TS EN ISO 5817 – Çeliklerde kaynak kusurları için kalite seviyeleri
- TS EN ISO 6520-1 – Kaynak kusurlarının sınıflandırılması
- ASTM E340 – Metal ve alaşımların makro dağlama yöntemi
- ASME Section IX (QW-183 / QW-184) – Köşe kaynakları için makro inceleme
- AWS D1.1 – Yapısal çelik kaynak nitelendirme makro testleri
Hizmet Verdiğimiz Alanlar
- Kaynak prosedür nitelendirme (WPQR/PQR) testleri – EN ISO 15614-1, ASME IX, AWS D1.1
- Kaynakçı ve operatör nitelendirme testleri – EN ISO 9606-1, EN ISO 14732
- Üretim kaynak testleri ve imalat öncesi doğrulama
- Çelik konstrüksiyon imalatı (EN 1090) kapsamındaki testler
- Hasar ve kök neden analizlerinde kesit incelemesi
Numune Hazırlama ve Raporlama
Numuneler laboratuvarımızda kesilir, zımparalanır ve malzeme türüne uygun dağlayıcı ile dağlanır. Sonuçlar; ölçülen geometrik değerler, tespit edilen süreksizlikler ve ölçekli makro fotoğraflarla birlikte, talep edilen kalite seviyesine (ör. EN ISO 5817 B/C/D) göre değerlendirilerek akreditasyon logolu test raporu olarak sunulur.
